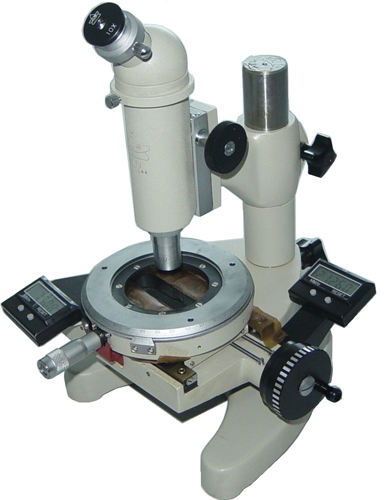

MC007系列數顯型測量顯微鏡
MC007系列（15JE）
一、15JE數顯型測量顯微鏡用途：
15JE數顯型測量顯微鏡是光學計量儀器之一，其測量工作臺可沿X、Y向移動，并繞垂軸旋轉，X、Y向的移動距離可從數顯讀數裝置上讀取，旋轉角度通過度盤和游標讀取，儀器結構簡單，操作方便，適用范圍極廣，主要用途如下：
1. 直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，內、外圓直徑等等。
2. 轉動度盤測定角度，例如對刻度盤、樣板、量規(guī)、鉆孔模板及幾何形狀復雜的零件進行角度測量。
3. 用作觀察顯微鏡，以比較法檢查工作表面光潔度、鑒定冶金工業(yè)的礦石標本、檢定印刷照相制版、檢驗紡織纖維等等。
二、15JE數顯型測量顯微鏡用途：
1、放大倍數：
|
物 鏡 |
目 鏡 |
顯微鏡
放大倍數 |
工作
距離 |
視場
直徑 |
|
放大倍數 / 數值孔徑 |
焦距 |
放大倍數 |
焦距 |
|
2.5×/ 0.08 |
43.40 |
10×
帶分劃板 |
25.00 |
25× |
58.84 |
5.6 |
|
10×/ 0.25 |
17.13 |
100× |
7.81 |
1.4 |
2、測量范圍
⑴工作臺測量范圍X向：50mm、Y向：13mm
⑵圓工作臺角度測量范圍：00 ~ 360度
3、分度值
⑴工作臺數顯讀數裝置分度值：0.001mm
⑵圓工作臺分度值：10
⑶圓工作臺游標分度值：6秒
4、儀器測量準確度:±(5+L/15)μm
注： L-被測件長度（mm）
儀器示值誤差:包括測量誤差與儀器系統(tǒng)誤差。
5、測量地點溫度變化（20度±3度
三、15JE數顯型測量顯微鏡儀器之主要尺寸：
1、測量臺皮物鏡之間之最大距離：80mm
2、測量工作臺直徑：120mm
3、儀器外形尺寸：高 332 × 長 284 × 寬 263.5mm
4、重量：11Kg
